加工事例(サンプル)

ブリスク [Blade In Disk]

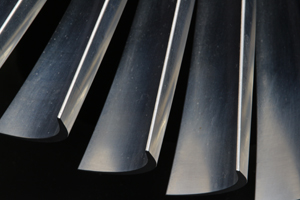

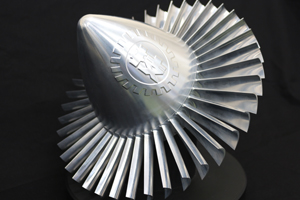

同時5軸加工事例 ブリスク01 同時5軸加工事例 ブリスク02
製品説明
 ジェットエンジンの動翼は、熱膨張を考慮し一枚ずつディスクに取り付けられていることが一般的ですが、設計法の進歩でブレードとディスクを一体としたブリスク (Blade In Disk) が出現しました。その一体型を同時5軸加工で実現したのがこのサンプルです。

製品DATA
材質:アルミ合金(A5056)
外径:φ300
厚さ:t25
ブレード枚数:40
ブレード長さ:75mm
ブレード最厚部:2.5mm
ブレード最薄部:0.5mm
面粗度:Rz6.3

加工DATA
加工機:立型同時5軸マシニングセンター
仕上げ工具:R3ボールエンドミル
加工時間:ブレード一枚当たり約120min

POINT
 インコネルやチタンなどの耐熱合金が使用されるのが一般的ですが、サンプル品の材質をアルミ合金とし厚みを薄くしたため、一般的に機械加工では品物が加工に耐えきれず、ビリが発生します。そのビリをいかに押さえるかが、加工のポイントになります。
