加工事例(サンプル)

難削材交差穴加工

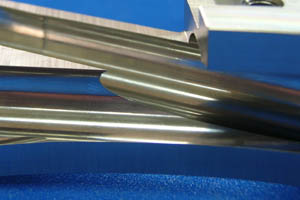

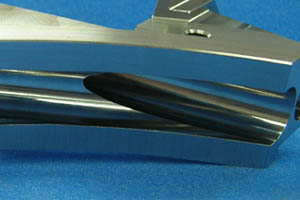

難削材加工事例 難削材交差穴加工01 難削材加工事例 難削材交差穴加工02
製品説明
 インコネル(耐熱合金)はジェットエンジンの部品など、高温高圧の個所で多く使用されていますが、一般的に難削材と言われており加工の難しい材料の一つです。そのインコネルを削り出し、円筒度0.01・穴径公差0.005という交差穴加工を実現しております。

製品DATA
材質:インコネル718(Inconel718)
穴径:φ12
深さ:130
面粗度:Ra1.6

加工DATA
加工機:立型マシニングセンター(ロータリーテーブル)
工具:特殊工具

POINT
 交差穴加工は角度が鋭角なほど、初めに開けた穴にドリル・リーマー等が寄せられてしまい、真円で垂直な穴を開けるのは非常に困難となります。弊社独自の工具と加工法を用い、他では行えない加工技術の一つとなっております。

資料
