同時5軸加工 シュラウド一体型インペラー

製品説明

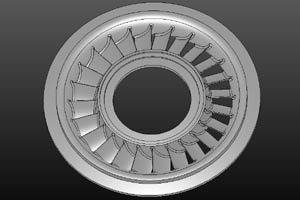

 ブリスクの最外周に円環をつけたような製品です。内側のインペラーと、外枠に該当するシュラウドとを別体で作製し組み合わせる手法がありますが、弊社では5軸マシニングセンタを用い一体で削り出すことができます。一体で削り出すことにより強度が増し、熱変形も比較的抑えることが出来ます。

製品DATA

加工機:同時5軸マシニングセンター

材質:SUS304
面粗度:Rz6.3

POINT

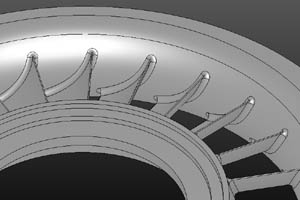

 翼形状によって、加工可能な角度が限定されてしまうため、製品と加工機械の干渉を避けつつ、工具の突き出しをいかに短くできるかが重要となります。
