加工事例(サンプル)

球体モデル [Sphere Model]

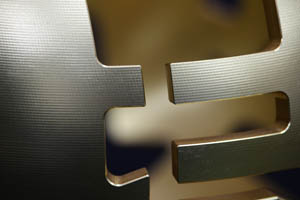

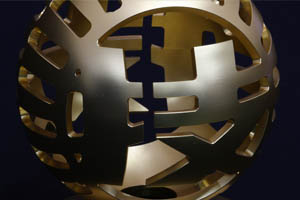

難削材加工・大型機械加工の技研精機:同時5軸加工事例 球体モデル01 難削材加工・大型機械加工の技研精機:同時5軸加工事例 球体モデル02 難削材加工・大型機械加工の技研精機:同時5軸加工事例 球体モデル03
製品説明
 同時5軸加工の活用例として作成したのがこのサンプルです。中心が中空のため、狭い穴から工具を入れ、同時5軸の動きで中心を削り拡げています。また、各抜き穴の側面は球中心に向かっているため、通常の3次元加工では行えない形状となっております。エンドミルの側面で切削するスワーフ加工を用いることで、短時間で面粗度を上げることに成功しています。

製品DATA
材質:アルミ合金(A5056)
外径:φ150
高さ:180
肉厚5mm
面粗度:Rz12.5

加工DATA
加工機:立型同時5軸マシニングセンター
仕上げ工具:
中形状R5ボールエンドミル
外形状10mmフラットエンドミル
抜き穴4mmフラットエンドミル

POINT
 加工目を揃えるため、高度な加工パスの制御が必要となります。CAMの単純な計算だけでは得られない工具軌跡を数学的なアプローチで生成する必要があります。
