加工事例(サンプル)

大型円筒部品

大型円筒部品1 大型機械工事例
製品説明

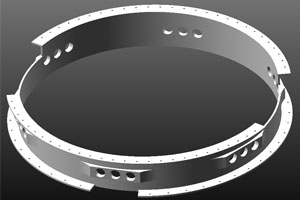

 直径2000mm(2メートル)を超える大型の円筒部品です。ジェットエンジンの一部品として使用されています。
このサイズの円筒部品を加工するには大型の縦型旋盤が必要とされてきましたが、弊社では高精度の門型マシニングセンターを用い、縦型旋盤と同等以上の高付加な加工を行うことが出来ます。

製品DATA
材質:アルミ合金
直径:約2000mm
最薄部:5mm
精度:約0.05mm

加工DATA
加工機:門型マシニングセンター(5面加工機)

POINT
 大型で薄肉な部品のため、製品の自重だけで変形を起こしてしまう、デリケートな製品です。
残留内部応力を除去しつつ、ストレスフリーの状態を保ったまま加工を行う技術力が必要となります。

資料
掲載画像はサンプルです。
