加工事例(サンプル)

ヘール加工

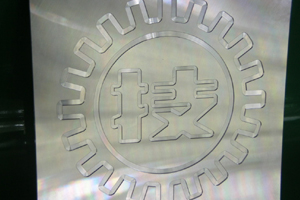

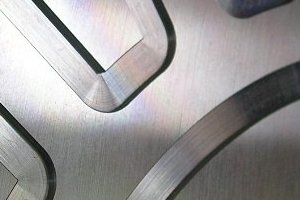

シール面 ヘール加工事例1 シール面 ヘール加工事例2 シール面 ヘール加工事例3
製品説明
 ヘール加工とは、平らに研いだバイトを横方向に動かして加工を行う加工方法で、主に『シール面の加工』に用いられています。通常のミーリングなど回転工具による切削加工では、円弧状の切削痕(切削目)が出来てしまう為、切削痕による僅かな隙間から気体が浸入してしまい、高真空状態が保てなくなります。それを防げるのがこのヘール加工です。

製品DATA
材質:アルミ合金(A5052)
寸法:200×200×20
溝深さ:1mm
溝内面粗度:Rz0.7

加工DATA
加工機:MAKINO横型マシニングセンター
仕上げ工具:幅3mm/4mmヘールバイト
加工時間:約60min

POINT
 ヘール加工の難しい所は『バイトの製作(成形)技術』です。バイトの母材・すくい角・逃げ角・刃先の面精度等が加工物の品質(精度)に大きく影響します。弊社では特殊バイトの製作により、0.7μm Rmaxの面粗度を達成しました。
 ビルトインヘール加工機能(刃物の進行方向に常に刃面を向ける制御)により、複雑形状にも対応致します。

ヘール加工に関しては弊社加工実績のない製品の場合、加工工具の作製・テストカットを行わなくてはならないため、コスト・納期がかかることを予めご了承下さい。
